System okienno drzwiowy Aluprof MB-70 i MB-86

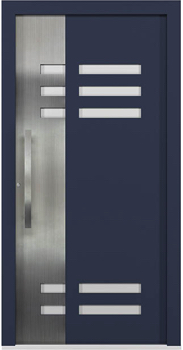

Wybieraj spośród 21 dostępnych modeli drzwi lub skorzystaj z konfiguratora on-line, dzięki któremu stworzysz i wycenisz drzwi według własnego pomysłu!
Dzięki budowie nakładkowej skrzydło drzwi od zewnątrz stanowi jednolitą płaszczyznę.
Wyjątkowe walory estetyczne oraz zaawansowana technologia czynią z drzwi DAKO produkt idealny dla klientów przywiązujących najwyższą wagę do wyglądu elewacji oraz wysokiej jakości.
Budowa drzwi
Wymiary standardowe: 1100 x 2150
Głębokość zabudowy 82 mm
Otwieranie do wewnątrz
OKNO NIEWIDOCZNE W FASADZIE - NOWY SYTEM YAWAL FA 50N INV
System YAWAL® FA 50N INV oferowany przez firmę SOREX z Wrocławia służy do wykonywania otwieranych do wewnątrz okien w fasadzie bez widocznych od zewnątrz profili aluminiowych. To nowoczesny produkt o wysokim standardzie technicznym, odpowiadający nowym trendom w architekturze.
System YAWAL® FA 50N INV jest przeznaczony do konstruowania okien otwieranych do wewnątrz ściany osłonowej, rozwierano-uchylnych, uchylno-rozwieranych, rozwieranych oraz uchylnych, w zależności od zastosowanych zestawów okuć.
Charakterystyczne dla systemu jest to, że rama oraz skrzydło okienne są niewidoczne na zewnątrz ściany osłonowej. Aby osiągnąć taki rezultat, kształtowniki słupów nośnych zostały tak wykonane, aby jednocześnie pełniły funkcję ramy okiennej. Takie rozwiązanie konstrukcji nośnej oraz skrzydła okiennego z szybą zespoloną mocowaną w technologii klejenia strukturalnego, daje efekt całkowicie gładkiej fasady od strony zewnętrznej. Natomiast zastosowanie okna z niewidocznym od zewnątrz profilem, w połączeniu z fasadą słupowo-ryglową, dodaje jej lekkości.
System może być stosowany dla rozwiązań fasadowych typu YAWAL® FA 50N, YAWAL® FA 50N HI, YAWAL® FA 50N HL, YAWAL® FA 50N SL.
www.yawal.com
Profil P-12 - uszczelka miedzyszybowa
Profil P-12, P-12/3 przeznaczony jest do łączenia pojedyńczych szyb (pojedyńczego szkła). Szyb klejonych lub szyb hartowanych o grubości 12-12,5 mm.
Głownie wykorzystywany jest przy budowie szklanych ścian działowych /szklane zabudowy/ w biurach czy galeriach. Znajduje zastosowanie w bezramowych, bezszprosowych systemach montażu szkła, jak również przy montażu szklanych balustrad.
Profil międzyszybowy wypełnia przestrzeń miedzy szybami oraz łączy je ze sobą. Podnosi standard wykończenia jak również wzmacnia konstrukcję.
Wypełniając przestrzeń między szybami dodatkowo tworzy barierę akustyczną, szczególnie przydatną w pomieszczeniach biurowych.
P-12-kąt łączenia szkła -180'
P-12/3 -kąt łączenia szkła -90'
UWAGA: profil międzyszybowy nie jest profilem konstrukcyjnym, przeznaczony jest do stosowania wewnątrz lub na zewnątrz budynku w zależności od zastosowanej taśmy montażowej.
Do aplikacji między szybami służą jedna lub dwie taśmy montażowe-samoprzylepne. Stosowane taśmy są przeźroczyste, nie pozostawiają refleksów świetlnych, są prawie niewidoczne!
Do wyboru dwie taśmy (4965 o gr.0,2mm i 7054 o gr.0,5mm) firmy Tesa.
*inf. o taśmie 4965ERROR *inf. o taśmie 7054ERROR
Montaż profilu nie wymaga specjalistycznych narzędzi czy chemii.
Kąt łączenia szkła: P-12 -180'; P-12/3 -90'
Profil wykonany jest z poliwęglanu (PC).
*opakowanie standard- karton/100szt, 1szt/3,00mb
*możliwe mniejsze opakowania
NOWATORSKI SPOSÓB ŁĄCZENIA SZKŁA PROPONOWANY PRZEZ SOREX
Przykładowe zdjęcia z realizacji konstrukcji aluminiowych firmy SOREX ALUMINIUM
System okienno-drzwiowy MB-70 jest nowoczesnym systemem aluminiowym, służącym do wykonywania wymagających izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, konstrukcji przestrzennych.
Profile systemu mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników okna wynosi: 70 mm (ościeżnica), 79 mm (skrzydło), a drzwi odpowiednio: 70 mm i 70 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu – w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy – w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi.
System okienno-drzwiowy MB-86 to produkt o bardzo dobrych parametrach, dający możliwość zaspokojenia różnorodnych potrzeb użytkowników. Konstrukcja jego kształtowników posiada 3 warianty wykonania w zależności od wymagań oszczędności energii cieplnej: ST, SI i AERO. MB-86 to pierwszy w świecie system aluminiowych okien i drzwi, w którym zastosowany został aerożel – materiał o doskonałej izolacyjności termicznej. Do zalet systemu MB-86 należy także wysoka wytrzymałość profili, umożliwiająca wykonywanie konstrukcji o dużych gabarytach i ciężarze.

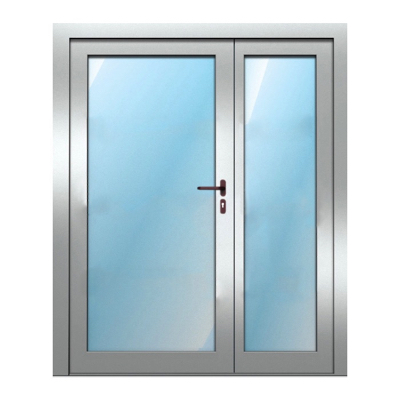

Aluprof MB-60E EI - przegrody przeciwpożarowe z drzwiami w klasach EI15, EI30
System MB-60E EI służy do wykonywania wewnętrznych lub zewnętrznych drzwi przeciwpożarowych jedno i dwuskrzydłowych. System ten umożliwia także wykonanie tzw. okien technicznych oraz przeciwpożarowych ścian działowych. Konstrukcje wykonane na bazie systemu MB-60E EI charakteryzują się klasą odporności ogniowej EI15 lub EI30 według normy PN-EN 13501-2+A1:2010. System jest sklasyfikowany jako nierozprzestrzeniający ognia (NRO).
Rozwiązanie oparte jest o profile aluminiowe z przekładką termiczną systemu MB-60E, głębokość konstrukcyjna kształtowników wynosi 60 mm. Odporność ogniowa konstrukcji zapewniona jest przez elementy izolacji ogniowej, które zamontowane są w wewnętrznych komorach profili. Konstrukcje dodatkowo są wyposażone w taśmy pęczniejące, które w przypadku wystąpienia pożaru są dla niego barierą nie do przejścia.
Aluprof MB-78EI - przegrody przeciwpożarowe z drzwiami w klasach EI15, EI30, EI45, EI60, EI90
System MB-78 EI służy do wykonywania wewnętrznych lub zewnętrznych przegród przeciwpożarowych z drzwiami jedno- i dwuskrzydłowymi o klasie odporności ogniowej EI 15, EI 30, EI 45, EI 60 lub EI 90, według normy PN-EN 13501-2:2010. Liczne badania i obliczenia dowiodły także, że wykonane z tego systemu wyroby posiadają bardzo dobrą izolacyjność termiczną (Uf od 1,60 W/m2K) i akustyczną (do 40 dB). Z uwagi na swoje właściwości, zoptymalizowanie technologii i kosztów produkcji, kompatybilność z innymi systemami okienno-drzwiowymi ALUPROF oraz konsekwentny rozwój techniczny jest on w swojej klasie produktem bardzo popularnym i stosowanym na rynku budowlanym w szerokim zakresie.
Konstrukcja systemu MB-78EI oparta jest o izolowane termicznie profile aluminiowe, których głębokość wynosi 78 mm. Charakteryzują się one niską wartością współczynnika przenikania ciepła dzięki zastosowaniu w ich budowie m.in. specjalnych profilowanych przekładek termicznych o szerokości 34 mm. Odporność konstrukcji na wysoką temperaturę zapewniają specjalne elementy izolacji ogniowej GKF lub CI wprowadzone w komory wewnętrzne profili i w przestrzenie izolacyjne między profilami oraz stalowe akcesoria i łączniki.
Stolarka przeciwpożarowa - PPOŻ
W naszej ofercie znajdziecie również stolarkę ppoż. Wszystkie drzwi i ścianki przeciwpożarowe produkujemy w systemach firmy Aluprof o klasach odporności ogniowej EI15, EI30, EI45, EI60 i EI90.
Nasze drzwi przeszły pozytywnie badania ognioodporności i dymoszczelności, a dzięki temu nasz produkt uzyskał krajowy certyfikat zgodności drzwi przeciwpożarowych w systemie Aluprof MB-78EI. Wszystkie badania stolarki ppoż zostały przeprowadzone w Centrum Techniki Okrętowej w Gdańsku.
Przykładowe zdjęcia z realizacji konstrukcji aluminiowych firmy SOREX Drzwi Alu
Przykładowe zdjęcia z realizacji konstrukcji aluminiowych firmy SOREX: ścianka wewnetrzna aluminiowa.
